上海盧湘儀TG16臺式高速離心機使用說明書

前   言

尊敬的用戶：

感謝您選擇上海盧湘儀離心機！該產品使用說明書將告訴您如何對該離心機進行安裝、調試、使用及維護，仔細閱讀說明書您將明白如何使用該儀器，從而減少操作中的失誤，保證離心機達到所預期的使用效果。

警告！

◇離心機應由專職人員進行操作和使用,并且必須由專業人員進行維修！

◇在未閱讀和理解本說明書之前，不得操作和維修本儀器！

◇建議專人管理該儀器并做使用記錄！

◇使用儀器所要求的電源插座，并一定要求接地良好！

◇注意搬運時不可使前面罩受力，否則將使儀器受到損壞！

 安全提示

* 第一次使用本儀器，請仔細閱讀本手冊！

* 儀器維護只能由本公司或本公司授權的代理商來完成；

* 離心管必須對稱放置在轉子中，每個離心管內的樣品量應盡量相等(重量誤差不大于1g)。使用角轉子時，每個離心管內的樣品量應不超過離心管最大容量的80％。

*  嚴禁在離心機中使用以下材料：

－ 易燃易爆材料；

－ 強化學作用材料；

－ 有毒或放射性物質，或致病微生物等。

* 只有合格的維護人員使用適當?shù)墓ぞ卟趴梢詫?duì)該離心機的系統進行維修操作。

* 如果使用者遇到本說明書沒有提及的情況，請與本公司或本公司授權的代理商聯系，詢問正確的處理方法。

* 盡量使用本公司提供的配件，如果用戶要使用其他配件，本公司將不會對產生的不良后果負責。但用戶可以向本公司提出申請，驗證配件是否符合本公司要求。

* 必須在規定的時間間隔對離心機進行檢查和維護。

標識說明

一、產品型號、名稱

TG16  臺式高速離心機

二、用途和使用范圍

TG16臺式高速離心機（以下簡稱本機）可廣泛應用于臨床醫學、生物化學、基因工程、免疫學等領域，是各級醫院、科研單位、高等院校用于離心分離的常規儀器。

三、主要技術性能

1．微機控制，直流無刷電機驅動，運行穩定，噪音低，轉速精度高；

2．觸摸面板，可編程操作，主機運行參數可根據需求設置且自動存儲；

3．實時rpm/RCF之間讀數換算與設定，方便快捷；

4．液晶屏顯示，人性化界面，操作簡單便捷；

5．配備電子門鎖，設有門蓋保護、超速等多種保護功能，故障自動報警功能，安全可靠；

6．采用食用級硅橡膠整體式密封圈，符合GMP認證。離心機取得美國FDA認證；

7．具有9個程序的升/降速率曲線，可根據需要設置升/降速時間；

8．三軸陀螺儀不平衡檢測儀，具有不平衡檢測靈敏度高，檢測可靠性高，可根據不同離心機阻尼器調整檢測控制閾值，響應速度快，可在線調整閾值，調整方便，使用壽命長，抗沖擊和抗振動性能好等優點。

四、主要技術參數

表1

五、轉子種類及參數

表2

六、操作面板說明

操作前應仔細閱讀本說明書，檢查電源、環境條件是否符合本機的規定，熟悉各種按鍵的操作方法，核實所使用轉子的最高轉速。

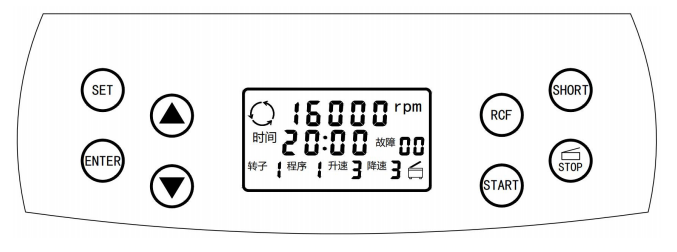

圖1  操作面板

1、按鍵功能說明

SET:設置鍵                  ENTER:確認鍵

RCF:離心力轉換鍵            SHORT:點動離心鍵

START:啟動鍵                STOP:停止/開門鍵

▲:向上調節鍵                ▼:向下調節鍵

2、顯示窗口功能說明

a.轉速/離心力顯示：

轉速/離心力顯示窗口顯示兩種功能。第一，顯示轉速參數；第二，顯示離心力參數（此時顯示的數值后面帶有一小點）。若需要顯示離心力請按RCF鍵即可，恢復轉速顯示再按RCF鍵。

b.時間顯示：

時間顯示窗口顯示離心機運行時間參數（計時方式為倒計時）；

c.故障顯示：

離心機發生故障時，故障顯示窗口將顯示故障代碼（見表3）；

d.轉子號顯示：

轉子號顯示窗口顯示離心機當前運行轉子對應的轉子號（見表2）。

e.程序號顯示：

程序號顯示窗口顯示離心機當前運行的程序號。

f.升/降速顯示：

升/降速顯示窗口顯示離心機升降速率，升速設1-9共9檔，降速設0-9共10檔，其中0檔最慢，9檔最快。

七、安裝要求

1、安置本儀器的桌（臺）面應堅實平整，四只橡膠腳應與桌（臺）面平穩接觸且受力均勻。

2、電源應為220V 50Hz單相電源，并具有獨立地線，不允許用零線代替地線或共用地線。

3、工作環境應無其它強烈震源或強磁場干擾。

4、無腐蝕性氣體及金屬微粒懸浮物。

5、無水滴、蒸汽及油性灰塵。

6、最佳環境溫度20±5℃，環境相對濕度不大于85﹪，且無結露。大氣壓力為86kpa—106kpa

7、機器周圍應保持不小于30cm空間。

八、操作與使用

1、安裝轉子及離心管

確認配套的電源線已插好后，將儀器右側下方開關由“O”撥向“I”，開關燈亮，屏幕接通電源，按下開門鍵打開門蓋，雙手托住轉子體，將轉子體豎直緩慢地落放在電機軸上，轉子體中心錐度孔與電機軸錐面配合完好，使用T型扳手?jǐn)Q緊中心螺母，安裝好轉子體。轉子安裝如圖2所示。

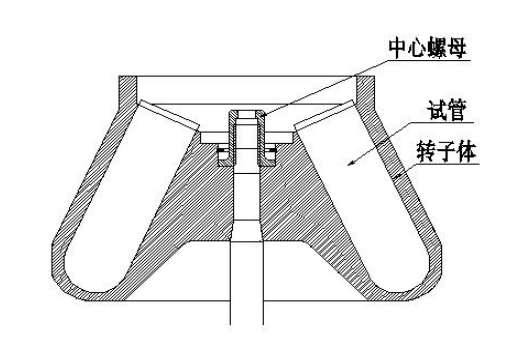

圖2  轉子安裝(具體以實物為準)

a、每次使用前要仔細檢查轉子有無裂紋產生，有無腐蝕斑點。

b、將電機軸錐面涂上少量潤滑油，將轉子安裝到位后，用中心螺母緊固轉子。

安裝好轉子后，將裝好試劑的試管分別放置于試管孔中，為了防止運轉時試樣溢出，離心試管中所加試樣量不超過離心管最大容量的80％。為了減少非平衡的震動，要求各試管中試劑的液面基本一致（重量誤差≤1克）。在只需使用少量試管的情況下可將試管對稱插入轉子體中，以達到中心對稱的效果，但絕不允許非對稱性的運轉，如圖3所示。

雙手按壓門蓋鎖扣上部來關閉門蓋，可以抬起門蓋來確認門蓋是否已關上。

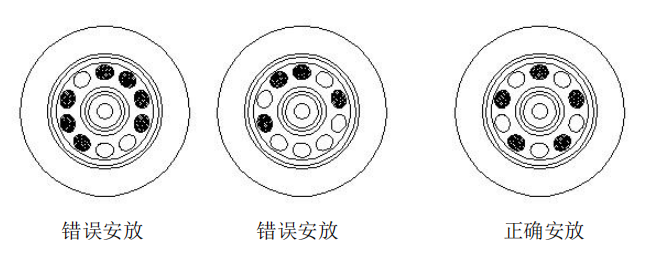

圖3  中心對稱放置

2、設定離心參數

例如設置如下參數

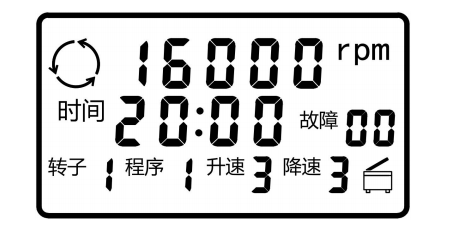

圖4  參數設置

注:離心參數應根據具體轉子對應參數設置（參照表2），且依據用戶具體離心物質所需參數要求設置。

操作步驟:

1)按設置鍵，“程序”顯示參數閃爍時按上下調節鍵，設置為“1”，按確認鍵。

2)按設置鍵，“轉速”顯示參數閃爍時按上下調節鍵，設置為“16000”，按確認鍵。

3)按設置鍵，“時間”顯示參數閃爍時按上下調節鍵，設置為“20:00”，按確認鍵。

4)按設置鍵，“轉子號”顯示參數閃爍時按上下調節鍵，設置為“1”，按確認鍵。

5)按設置鍵，“升速”顯示參數閃爍時按上下調節鍵，設置為“3”，按確認鍵。

6)按設置建，“降速”顯示參數閃爍時按上下調節鍵，設置為“3”，按確認鍵。

3、啟動運行、停機

啟動之前請確定轉子體安裝中心螺母是處于鎖緊狀態。按下啟動開關，整機即運行（如中途需停機請按下停機鍵）。機器運行至所設定的轉速/離心力參數，時間開始倒計時。當離心時間遞減回零時儀器將自動按設定程序降速，當機器發出停機信號（蜂鳴器響），轉子完全停穩后方可打開門蓋，取出試樣。使用完畢后應關掉電源開關。

4、用戶程序的儲存

按設置鍵，“程序號”顯示參數閃爍時按上下調節鍵，任意選擇一個程序號，再按照上面的方法設置轉子號、轉速、時間、升降速率，設置完畢按確認鍵保存，下次使用可直接調出該程序來使用，不需要再設置參數。

九、功能

1.機器程序是以轉速為主參數運轉，機器在運轉中若想知道當時的離心力請按RCF鍵，若恢復轉速顯示請?jiān)侔碦CF鍵即可。

2.為了保證安全使用本產品，本機在程序編制中已對轉子最高轉速作了限制，所使用的轉子應與設置的轉子編號相符。

十、故障分析

故障代碼顯示見下表：

表3

轉子不能啟動（若電源已接通，可參照故障顯示檢查）

E1、不平衡：

（1）離心管沒有配平。

（2）轉子體變形。

（3）電機軸彎曲（變形）或減震系統損壞。

E2、超速保護：

（1）所用轉子與轉子號不匹配。

（2）電源不符合機器要求或電源不穩定。

（3）電路板燒壞。

E3、門蓋保護：

（1）門蓋沒有關好。

（2）門蓋保護開關損壞或保護開關插頭松動。

E4/E5/E6備用；

E7、電機故障：

（1）電機缺相，不能正常運轉。

（2）電機軸承損壞。

（3）電機線圈燒壞。

E8、通信故障：

控制板與顯示板之間無通訊，接口松脫。

E9、系統故障：

模塊保護、電壓過低。

注意：如出現故障顯示應直接跟我公司售后人員聯系，在不熟悉的情況下切勿自己進行拆卸維修。

十一、安全與維護

◇確保離心機放置于堅固水平地板或?qū)嶒?yàn)臺面上，四只橡膠腳應完全與臺面接觸且均勻受力，以免產生振動。

◇當儀器發生異常時，不要擅自拆卸檢修本機，如有需要請及時與我公司或公司委托的專業人員聯系。

◇更換或者拆卸離心機轉子時必須關閉離心機供電電源，以免發生危險。

◇請確保儀器接地良好，應有獨立地線。

◇當整機運轉時，不要應急手動打開離心機門蓋，當轉子旋轉時，不要移動離心機。

◇每次使用前要仔細檢查轉子有無裂紋腐蝕斑點，若有請勿使用，與本公司聯系！

◇每次使用前檢查轉子壓緊中心螺母有無松動，如有請用T型扳手?jǐn)Q緊。

◇為了操作安全，在離心機周圍保持至少30厘米的自由空間。

◇如果試管在離心腔內破裂，再次使用之前，務必將碎片清理干凈。

◇離心機應放置在不受紫外線照射或陽光直射區域，以免造成離心機外表褪色及掉漆。

◇發現離心機有任何異?，F(xiàn)象，立刻停止使用并與我們聯系；如果離心機顯示了錯誤代碼，請與本公司聯系。

◇嚴禁超速使用轉子！不按說明書上的轉子編號設置轉子號，超速使用所造成轉子事故損失由用戶自己負責。

◇機器長期停止使用時應取出轉子，以防轉軸銹蝕。

◇轉子從離心室取出后，及時用中性洗滌液擦干，防止化學腐蝕，存放在干燥通風處，不允許用非中性清潔劑擦洗轉子，轉子中心孔內及錐面應涂少許潤滑脂保護。

◇轉子安裝和取出動作要輕，取出轉子垂直向上，否則易弄彎電機軸。

◇若較長時間不使用要清潔離心內腔，擦干水分，在電機軸上涂少許潤滑脂保護。

◇門蓋上不能放任何物品，防止門蓋自動打開時損壞門蓋上物品。

◇離心管加液盡可能等量均勻，若加液差異過大運轉時會產生大的振動，此時應停機檢查，使加液符合要求，離心試管必須成偶數對稱放入。（允許重量誤差≤1g）

◇若運轉時有離心試管破裂，會引起較大振動應立即停機處理。

十二、三包維修

在遵守本說明書操作，維護保養、規定的前提下，如因制造質量問題，導致儀器無法使用，可將儀器返回本公司，本公司在一年內負責三包維修，三包期自出廠之日起算起。

十三、特別說明

本儀器采用的是電子門鎖，按STOP鍵，方可打開儀器的門蓋。儀器側面設有應急孔，若遇到停電等門蓋不能打開的情況，請用應急桿水平插入機器右側面應急孔中，推動門鎖擋板，門蓋即開。

上海盧湘儀離心機儀器有限公司

地址:上海市滬南路4390弄9號
